Peralatan Berliku Mesin Berliku Otomatis dengan jarak 50 - 200mm yang disesuaikan

Mesin Berliku Otomatis Mesin Berliku Peralatan Mesin Berliku Dapat Disesuaikan

Teknologi latar belakang mesin berliku dan mengikat semi-otomatis:

Industri kawat sangat padat karya dan padat karya;Kabel AC dan DC umumnya perlu dililit dengan tangan dan diikat dengan ikatan, yang sangat tidak efisien dan memakan banyak sumber daya manusia.

Tujuan dari model utilitas adalah untuk menyediakan mesin penggulung dan pengikat kawat semi-otomatis yang sederhana dan efisien, yang dapat secara otomatis melilitkan kabel menjadi bundel dan secara otomatis memutar pita pengikat.Model utilitas terdiri dari komponen rangka, komponen belitan, komponen penjepit, komponen pengumpanan, komponen pemindah kawat, komponen puntir, dan panel antarmuka manusia-mesin.Pada komponen rangka terdapat beberapa komponen kelistrikan dan jalur kendali untuk kendali kelistrikan.Pada komponen rangka, terdapat komponen lilitan, komponen penjepit, komponen pengumpanan, komponen pemindah kawat, komponen puntir, dan panel antarmuka manusia-mesin. Kolom lilitan dan alur penjepit dipasang pada meja putar;rakitan penjepit dilengkapi dengan roller tegangan penjepit yang dipasang pada bilah geser penjepit dan dipasang pada meja geser penjepit;rakitan pengumpanan dilengkapi dengan roda pengumpanan sabuk dan pisau pemotong sabuk, yang dipasang pada meja geser pengumpanan;cakar udara penjepit sabuk diatur di depan meja geser makan, dan roller sabuk diatur di belakang meja geser makan;rakitan pemindah kawat dilengkapi dengan rakitan belitan dan grup pengumpanan. Ada dua pasang cakar udara mekanis yang dipasang pada meja geser sumbu-z dan dipasang pada meja geser gabungan sumbu-x dan sumbu-y;rakitan kawat bengkok dilengkapi dengan cakar udara kawat bengkok dengan sumbu rotasi, dipasang pada meja geser sumbu z dan dipasang pada meja geser terjemahan.Rakitan rangka peralatan dilengkapi dengan rakitan belitan, rakitan penjepit, rakitan pengumpanan, rakitan pemindah, rakitan puntiran dan panel antarmuka manusia-mesin, yang strukturnya sederhana, nyaman digunakan, operasi penggulungan alternatif dan efisiensi tinggi;dalam aspek kontrol, pengontrol logika yang dapat diprogram PLC diadopsi untuk kontrol, yang memiliki antarmuka operasi sederhana, pemrograman umum, dan perawatan sederhana.Itu hanya perlu diatur sesuai dengan program yang berbeda, yaitu dapat memutar dan mengikat kabel yang berbeda.

Karakteristik fungsi mesin berliku dan mengikat semi-otomatis

Mesin ini cocok untuk kabel daya AC, kabel daya DC, kabel data USB, kabel video, kabel definisi tinggi HDM, dan saluran transmisi lainnya.Itu dapat dipelintir menjadi bundel dengan inti besi berlapis.Ini juga dapat digunakan di industri lain, seperti gantungan baju, dll.

Karyawan hanya perlu memperbaiki ujung utas, menggunakan sakelar kaki untuk melilitkan utas, lalu mengeluarkannya dan memasukkannya ke mulut pengikat untuk mengikat pita secara otomatis.Seluruh proses hanya membutuhkan waktu 4-5 detik.Mesin dapat mengatur panjang kawat dan jumlah gulungan, dan menghitung output.Mesin ini mengadopsi kontrol program PLC, tampilan teks untuk pengaturan parameter, mudah dioperasikan.Ini dapat mengurangi kekuatan kelelahan karyawan, meningkatkan efisiensi kerja, dan menghemat dasi.

Parameter teknis mesin berliku dan mengikat semi-otomatis

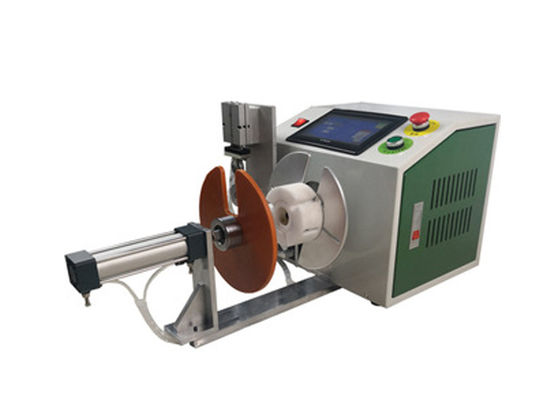

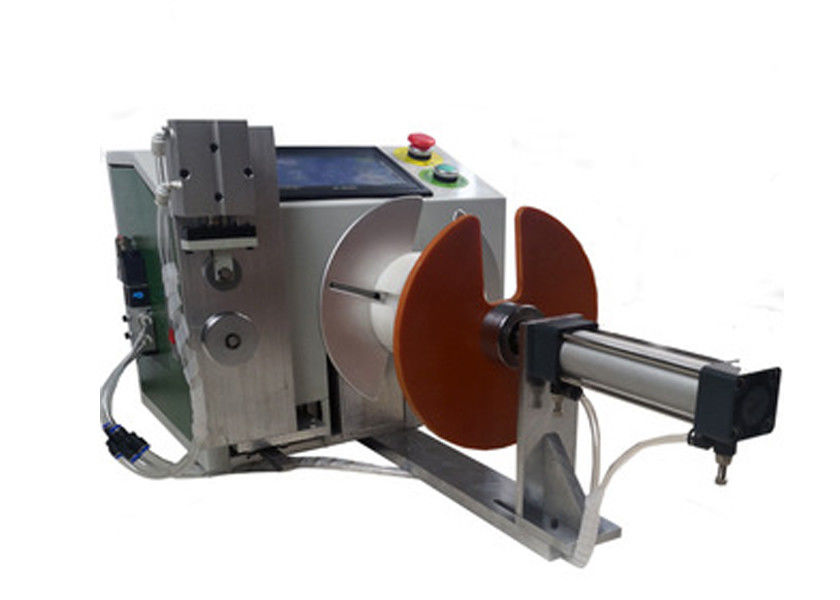

Model: mesin berliku dan mengikat semi-otomatis kar-120p

Panjang dasi: 80-140mm

Diameter tali: 10-30mm

Kecepatan strapping: 1 detik

Jarak belitan: 50-200 mm

Kecepatan berliku: 1-10 dapat disesuaikan

Catu daya: ac220v50 / 60Hz

Ukuran mesin: 700 × 550 × 400mm

Berat: 45kg
